¶ Ejemplo de configuración de Balanceador de carga
En esta página se da a modo de ejemplo básico un caso de uso de un balanceador de carga implementado con tres servidores apaches en la misma red interna.
¶ Despliegue

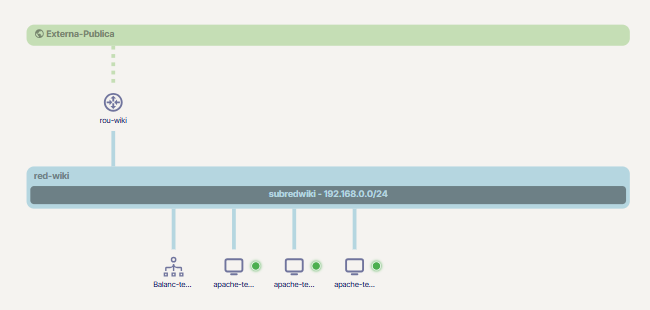

En primer lugar se va a proceder con el despliegue de la infraestructura necesaria.
Para este caso, necesitaremos desplegar los diferentes componentes:
- Router
- Balanceador de carga
- fIP pública (a la que asociar al balanceador)
- Tres instancias apache (imagen disponible en Soax)
Para conocer las posibles configuraciones y especificaciones de los balanceadores de carga puede visitar:
O si se requiere una configuración más específica:
¶ Aspectos clave de configuración

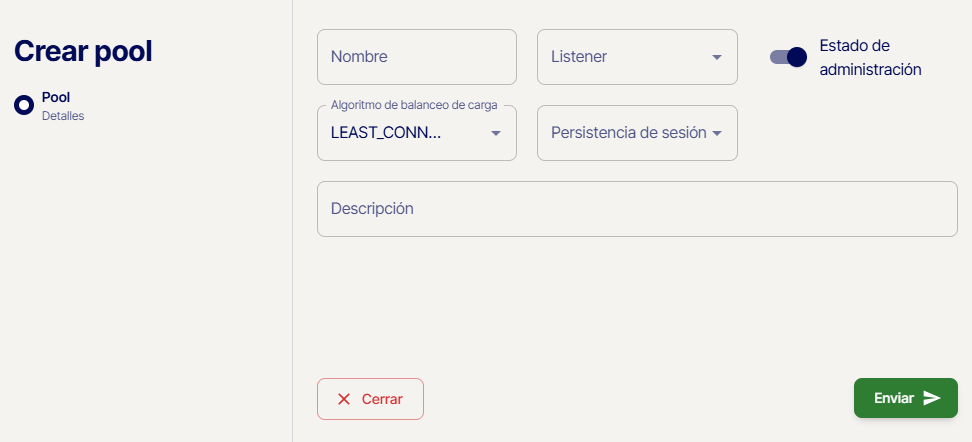

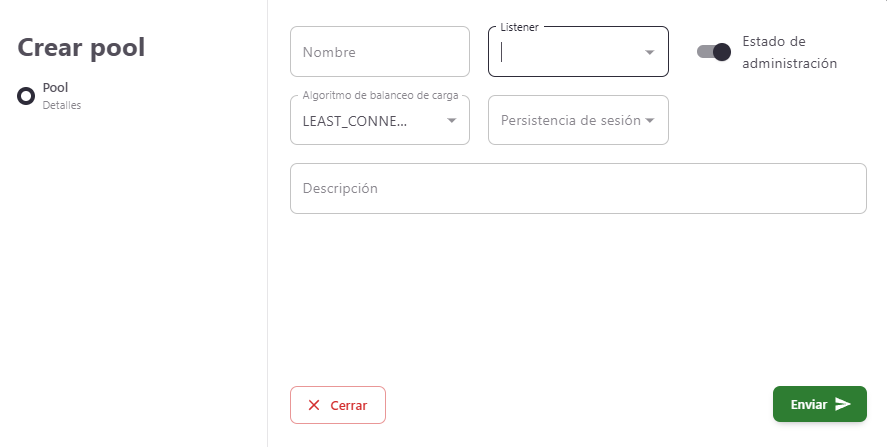

- Al crear un pool, comprobar los posibles algoritmos disponibles de balanceo de carga y tipo de persistencia de sesión. Para este ejemplo, se usa:

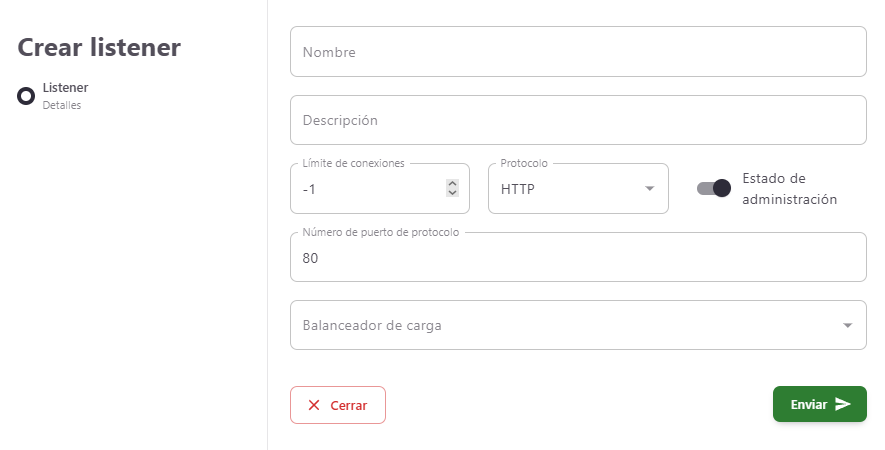

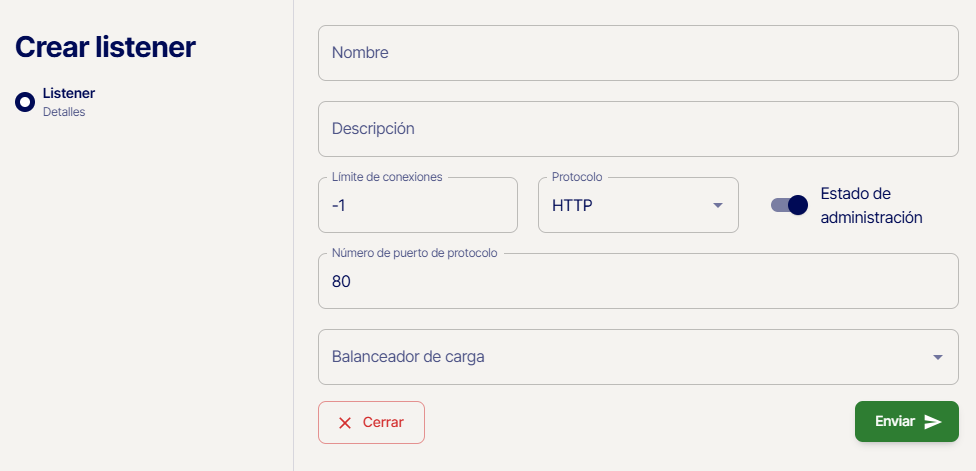

- Al crear un listener, se debe brindar especial atención en la configuración del límite de conexiones, el puerto que se utiliza y el número de puerto de protocolo, en este ejemplo siendo:
- Al crear un balanceador, se debe especificar correctamente a qué red y subred se va a asociar. Para este ejemplo desplegamos el balanceador en la misma red y subred donde se encuentran las instancias apache o en caso de no haberlas creado, en la red y subred donde las vamos a desplegar seguidamente.
Una vez tenemos el balanceador creado con sus configuraciones y las tres instancias apache, podemos asociar cada máquina al balanceador configurando los "monitores" de un pool.

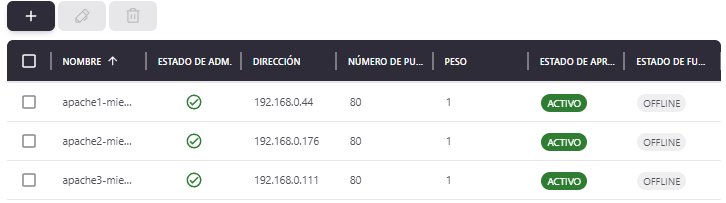

- Accediendo a la ventana de administración de pools, se debe seleccionar
en el pool que está asociado al balanceador que hemos desplegado para el ejemplo y seleccionar "Miembros de pool" y proceder a añadir los miembros (puertos asociados a las tres instancias apache desplegadas).
- Asociar Fip al balanceador para que sea accesible públicamente (es la dirección donde van a llegar las peticiones para ser balanceadas a las diferentes máquinas según el algoritmo de balanceo y peso de máquinas).
¶ Test de funcionamiento
En este apartado vamos a probar el funcionamiento de los recursos y configuraciones especificadas anteriormente.
Es muy importante revisar las configuraciones de los grupos de seguridad en los puertos de las instancias y del balanceador.
En primer lugar, accedemos a la fIP que hemos asociado al Balanceador desde nuestro navegador.
Para este caso, se ha configurado la persistencia de sesión a None (sin asociar) para comprobar el balanceo de carga a cada máquina tras refrescar la página.
En el primer acceso, vemos que comunicamos a la ventana por defecto del servidor apache 1:
Si recargamos la página, se observa que responde el servidor apache 2:
Por último, si refrescamos comunicamos con el servidor apache 3:
